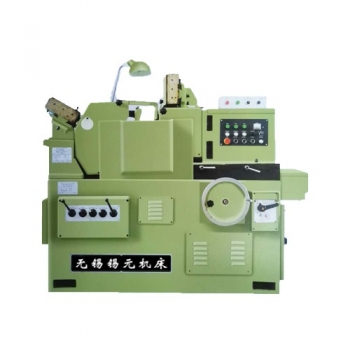

機床主要特點
無心磨床機床用于各種圓柱體零件的通磨磨削及圓錐體、成形回轉體零件的切入磨削。適用于成批量生產需要:
●砂輪主軸軸承為五片式動壓滑動軸承，承載力大、剛度高:
●導輪主軸軸承為1:30整體式滑動軸承，承載能力大，精度高:
●導輪架在水平方向可作小角度回轉，在磨削小錐度的工件時可以不必修整成錐形、提高砂輪利用率和減少修整時間:
●導輪架移動采用平V導軌，進給穩定可靠;
●導輪變速采用交流變頻調速，可實現無級調速
●砂、導輪修整器往復均采用液壓傳動，無級調速:
●備有自動切入磨削裝置，可作半自動循環工作。
主要用途及適用范圍
該機床用來對各種圈類、軸類零件的圓柱面進行通磨。對各種階梯。錐型和圓形旋轉面進行半自動切入磨削。

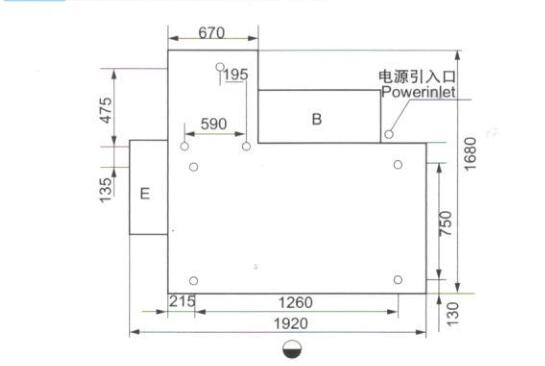

機床安裝位置圖
主要規格與參數
|
切入磨削：磨削更大直徑直徑 |
φ5~φ50mm |
|
磨削更大長度 |
120mm |
|
通磨：磨削更大直徑 |
φ5~φ50mm |
|
磨削更大長度（標準托架） |
120mm |
|
磨削輪規格 |
P400x150x203mm |
|
導輪更大規格 |
PSA300x150x127mm |
|
磨削輪轉速 |
1668r/min |
|
導輪速度 |
20~200r/min |
|
導輪回轉角度：垂直平面內 |
-2°~+5° |
|
水平平面內 |
-1°~+3° |
|
磨削進給量：進給手輪每轉進給量 |
0.4mm |
|
進給手輪每格進給量 |
0.002mm |
|
切入磨削行程量：快速行程量總行程量 |
2~3.5mm |
|
慢速行程量 |
0~1.5mm |
|
修整器刻度盤每轉過一格進給量 |
0.01mm |
|
兩砂輪中心連線至托架底面高 |
220mm |
|
兩砂輪中心連線至床身底面距高 |
1990mm |
|
機床電機總功率（13.78kw):磨削輪電機 |
11kw |
|
導輪電動機 |
1.5kw |
|
液壓泵電動機 |
1.1kw |
|
潤滑泵電動機 |
0.09kw |
|
機床引接電源 |
3N-50Hz380V |
|
機床外形尺寸（長X寬X高） |
1920*1681*1479mm |
|
機床重量 |
2950kg |
|
工作精度：圓度 |
2μm |
|
圓柱度 |
3μm |
|
粗糙度 |
Ra0.32 |
